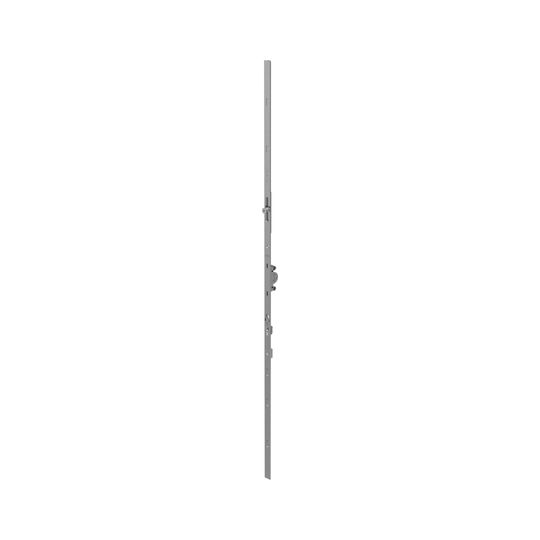

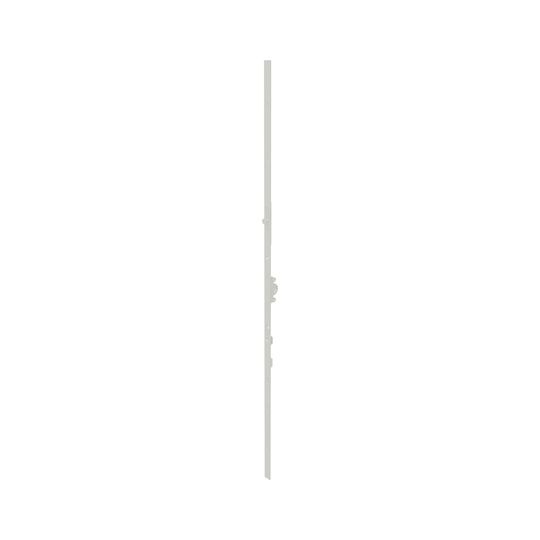

Getriebe 15 variabel FFH 751 - 1200 mm
Artikel-Nr.: 03154264
Lieferbar in ca. 1-2 Werktagen.
Sofort Abholbereit in Freiburg.
){kind=spacer}
EAN4015596875976
MarkeGU
Hersteller-Nr.G-22082-00-0-1
Dornmaß15 mm
Nuss Innenvierkant7 mm
StulpartFlachstulp
Gesamtlaenge880 mm
Oberflaeche_BeschreibungferGUard*silber
Bruttogewicht0.425
ProfilwerkstoffAluminium
Gesamthoehe_-tiefe36.5 mm
VerarbeitungshinweisWird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
StulpendeEckig
Hinterdornmaß12.4 mm
Stulpabmessung (in mm)16 x 2.25
Oberflaeche1R
EinsatzbereichFenstertechnik
Produktlevel280
ProdukthierarchieD0I
21. Flügelfalzhöhe (FFH) (bis RC 2)von 751 mm bis 1200 mm
Verriegelungsart1 Pilzkopftauchzapfen
Drehbereich Griff180°
Profilsystem16 mm Beschlagnut
ZusatzinformationGrundsicherheit: FFH 751 - 1200 mm. Griffsitz (variabel) = 375 - 600 mm. Bis RC 2: FFH 751 - 1200 mm. Griffsitz (variabel) = 375 - 600 mm. ab FFH 751 mm kann der Flügelfix eingesetzt werden. RC 3: FFH 1131 - 1580 mm. Griffsitz (variabel) = FFH / 2. ab FFH 1131 mm kann der Flügelfix eingesetzt werden. Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß). auch zu den verschiedenen Falzhebelgetrieben. sind folgenden Zeichnungen zu entnehmen: Grundsicherheit: WZ Nr. 0-44348 für Holz-. Kunststoff- und Aluminiumfenster. Bis RC 2: WZ Nr. 0-44971 für Holz-. Kunststoff- und Aluminiumfenster. RC 3: WZ Nr. 0-48765 für Holzfenster. RC 3: WZ Nr. 0-49078 für Kunststofffenster. RC 3: WZ Nr. 0-49085 für Aluminiumfenster.
01. Flügelfalzhöhe (FFH) (Grundsicherheit)von 751 mm bis 1200 mm
VertriebstextGU
Verkaufsorganisation0020
Einsatzerst öffnender Flügel
21. Griffsitz variabel (bis RC 2)von 375 mm bis 600 mm
31. Flügelfalzhöhe (FFH) (RC 3)von 1131 mm bis 1580 mm
Gesamtbreite16 mm
EinsatzsystemUNI-JET
Flügelanzahleinflügelig
Beschlagnut16 mm
Griffsitzvariabel
Stulplänge880 mm
Flügelfalzhöhe751 - 1580 mm
GewichtseinheitKG
Einsatzbereich_spezifiziertKippdreh
LieferklasseA
Geeignet für SicherheitsstufeRC 1N
KonditionsmengeneinheitST
31. Griffsitz variabel (RC 3)FFH / 2
01. Griffsitz variabel (Grundsicherheit)von 375 mm bis 600 mm
