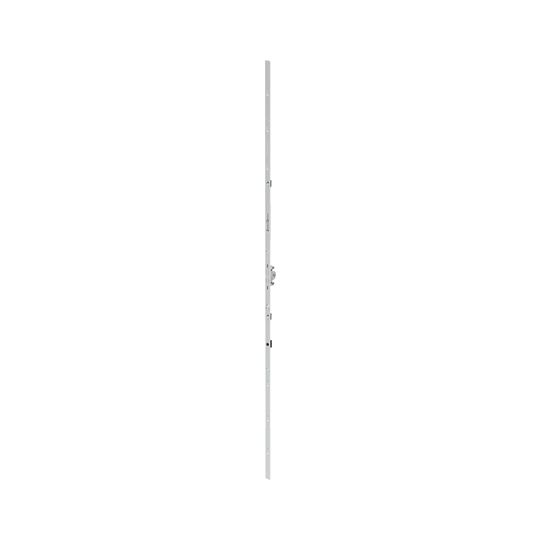

Getriebe 15 variabel FFH 951-1450
Artikel-Nr.: GU0303692
Getriebe 15 variabel
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
Getriebe 15 variabel
EAN4015596941787
MarkeGU
Hersteller-Nr.G-22801-00-0-1
Nuss Innenvierkant7 mm
Gesamtlaenge1.130 mm
Dornmaß15 mm
ProfilwerkstoffAluminium
StulpartFlachstulp
Oberflaeche_BeschreibungferGUard*silber
EinsatzbereichFenstertechnik
Produktlevelmaterial
ProdukthierarchieD00
VertriebstextGU. Drehkipp. Fenstertechnik. Dornmaß: 15 mm
Drehbereich Griff180°
Verkaufsorganisation0020
Einsatzzweit öffnender Flügel
Gesamtbreite16 mm
StulpendeEckig
VerarbeitungshinweisWird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
Flügelanzahlzweiflügelig
Hinterdornmaß12.4 mm
Beschlagnut16 mm
Stulplänge1.130 mm
Griffsitzvariabel
GewichtseinheitKG
Bruttogewicht0.535
Einsatzbereich_spezifiziertSchiebefalt
LieferklasseC
Oberflaeche1R
Zusatzinformation[1] Die erforderlichen Stulp-Schließplatte/n 9-30748-01-0-1. entsprechend dem DK/DF-Getriebe mit variablem Griffsitz. seitlich am Stulp verschrauben.
KonditionsmengeneinheitST
Gesamthoehe_-tiefe28.5 mm
Stulpabmessung (in mm)16 x 2.25
Verriegelungsart--
Griffsitz variabel (Maß G)von 475 mm bis 725 mm
Flügelfalzhöhe (FFH)von 951 mm bis 1450 mm
EinsatzsystemGU-923
