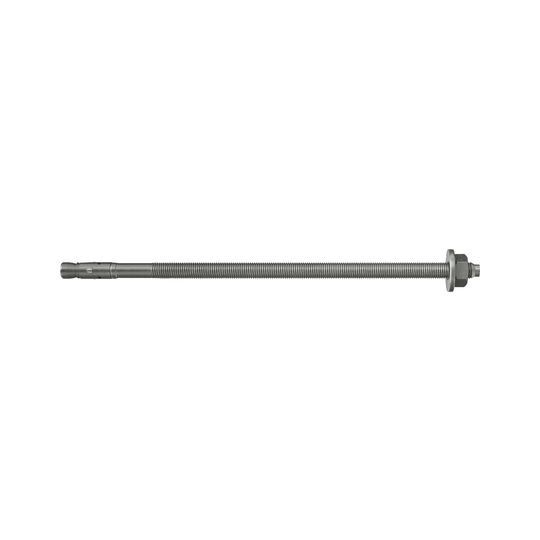

Bolzenanker FAZ II Plus 16/160 GS R

Artikel-Nr.: FI5600631
Bolzenanker FAZ II Plus R, Edelstahl R, blank, Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24), Maximale Sicherheit für den Außenbereich, Entscheidende Erhöhung der Quertragfähigkeit ...
114,26 €pro 4 Stückinkl. MwSt., zzgl. Versand
Lieferbar in ca. 4-6 Werktagen.
Abholbereit in Freiburg in ca. 3-4 Werktagen.
Bolzenanker FAZ II Plus R





• Edelstahl R, blank

• Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24)

• Maximale Sicherheit für den Außenbereich

• Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten

• Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen

• Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD


**Ausführung GS mit großer Unterlegscheibe.
EAN4048962462951
Hersteller-Nr.564670
Nutzlänge180 mm
ICCfalse
Ausführungmit Mutter und Scheibe
Verankerungstiefe (standard)85 mm
Oberflächeblank
Max. Anbauteildicke (reduziert)180 mm
Lastwertetrue
Min. Bohrlochtiefe bei Durchsteckmontage270 mm
16644441521961941M16 x 189 mm
16644441521961942M16
DIBtfalse
Prüfzeichentrue
WirkungsweiseFormschluss
Seismic-Zul.C1 / C2
U-Scheibe (Außendurchmesser x Dicke)56 x 5 mm
Gewinde1M16 x 189 mm
Gewinde2M16
Materialnicht rostender Stahl
FeuerwiderstandsklasseR 120
Anerkennung Factory Mutualtrue
Installationsdrehmoment110 N·m

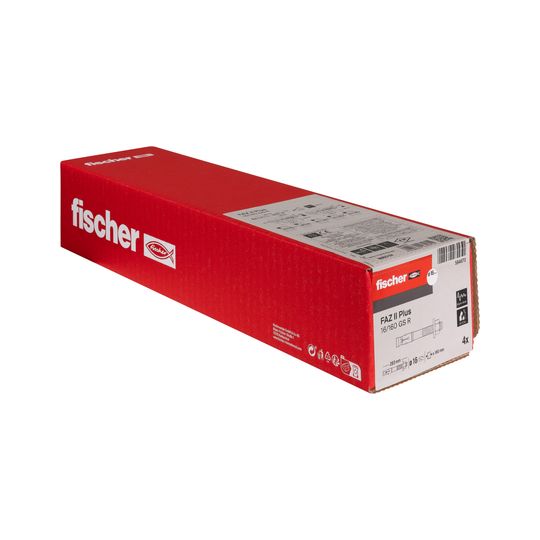

Inhalt4
Werkstoffnichtrostender Stahl
Stärke U-Scheibe5 mm
Bohrernenndurchmesser16 mm
VorsteckmontageJa
Verankerungstiefe hef,max/hef,min85 / 65 mm
Außendurchmesser U-Scheibe56 mm
EPD - Umwelt Produktdeklarationfalse
Veranker.t. (red)65 mm
Max. Nutzlänge hef,stand./hef,min.160 / 180 mm
Ankerlänge283 mm
DurchsteckmontageJa
technische Dokumentationtrue
ETAtrue
GewindeM16
Anbauteildicke (reduziert) max.180 mm
Gewindemaß (mm)16 mm
Zulassungfalse
Gewindedurchmesser16
Gewindelänge189 mm
Bohrlochtiefe bei Durchsteckmontage min.270 mm
Max. Anbauteildicke (standard)160 mm
Verankerungstiefe (reduziert)65 mm
Schlüsselweite24 mm
166444415219619485 / 65 C45
Dicke des Anbauteils max.160 mm
Brandgutachtenfalse
InhaltseinheitStück
AbstandsmontageNein
Max. Dicke des Anbauteils160 mm
DOP - Declaration of Performancetrue
Brandprüfungtrue
