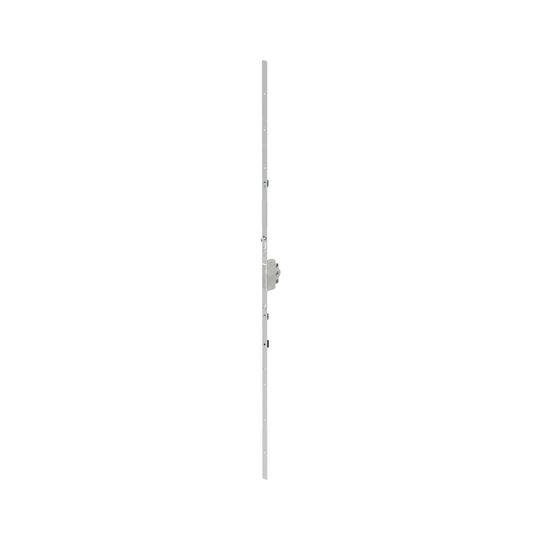

DK-Getriebe variabel FFH 951-1450 mm 40 mm
Artikel-Nr.: 03154324
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
EAN4015596909596
MarkeGU
Hersteller-Nr.G-22344-40-0-1
Dornmaß40 mm
Nuss Innenvierkant7 mm
Gesamtlaenge1.130 mm
Oberflaeche_BeschreibungferGUard*silber
Flügelfalzbreite (FFB)[951. 1.450] mm
Dornmaß40 mm
Bruttogewicht0.614
ProfilwerkstoffAluminium
StulpartFlachstulp
Gesamthoehe_-tiefe61.5 mm
Verriegelungsart1 Pilzkopfzapfen
Oberflaeche1R
EinsatzbereichFenstertechnik
Produktlevel160
ProdukthierarchieD00
ZusatzinformationDer Flügelfix kann bei diesem Getriebe bei Dreh und Drehkipp eingesetzt werden. Flügelfalzbreite: Dieses Getriebe kann auch für Schwingflügel angewendet werden. Die Kompatibilität und Anwendungsbereiche der Getriebe (25 mm - 50 mm Dornmaß) im Drehkippbereich. auch zu den verschiedenen Falzhebelgetrieben. sind folgenden Zeichnungen zu entnehmen: Standard (für Holz-. Kunststoff-. und Aluminiumprofile): 0-44348
01. Flügelfalzhöhe (FFH) (Grundsicherheit)von 951 mm bis 1450 mm
VertriebstextGU. Dornmaß: 40 mm
Drehbereich Griff180°
Verkaufsorganisation0020
Einsatzerst öffnender Flügel
Beschlagnut16 mm
Gesamtbreite16 mm
StulpendeEckig
VerarbeitungshinweisWird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
EinsatzsystemUNI-JET
Flügelanzahleinflügelig
Flügelfalzhöhe951 - 1450 mm
Hinterdornmaß12.4 mm
Flügelfalzbreite[951. 1.450] mm
Stulplänge1.130 mm
Griffsitzvariabel
GewichtseinheitKG
Einsatzbereich_spezifiziertWende
LieferklasseA
KonditionsmengeneinheitST
Stulpabmessung (in mm)16 x 2.25
Griffsitz variabel (Maß G)[475. 725] mm
01. Griffsitz variabel (Grundsicherheit)von 475 mm bis 725 mm
