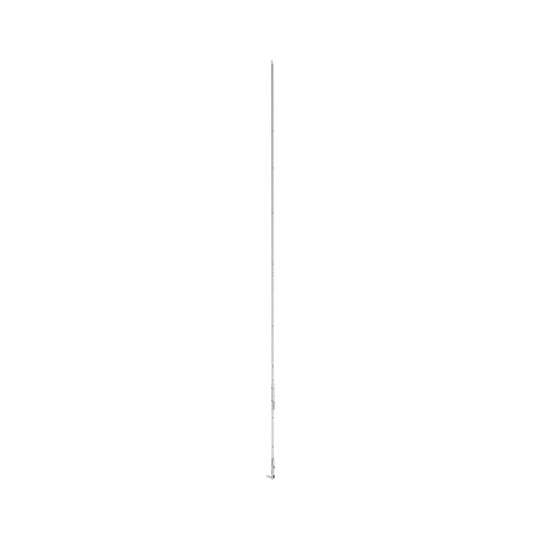

Falzhebelgetriebe Euro FFH 2100-2350
Artikel-Nr.: 03054684
Mit fest vernietetem Bedienhebel – für DK-Getriebe mit konstantem und variablem Griffsitz
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
Mit fest vernietetem Bedienhebel – für DK-Getriebe mit konstantem und variablem Griffsitz.
EAN4015596888877
MarkeGU
Hersteller-Nr.6-32606-08-0-1
02. Verlängerung 500 mm bis FFH 2800 mm [1]6-26152-00-0-1
Gesamtlaenge2.201 mm
Oberflaeche_BeschreibungferGUard*silber
Bruttogewicht0.89
ProfilwerkstoffHolz
StulpartFlachstulp
Gesamthoehe_-tiefe48 mm
Sicherheitsklasse RC 3--
Falzhebelsitz (fest vernietet)516 mm
Flügelfalzhöhe2101 - 2800 mm
Oberflaeche1R
EinsatzbereichFenstertechnik
Produktlevel320
ProdukthierarchieDJ0
01. Falzhebelsitz konstant (Grundsicherheit)516 mm
ZusatzinformationNicht für einbruchhemmende Elemente geeignet. Das Falzhebelgetriebe Euronut 7/8 x 4 mm findet Anwendung bei 2-flügeligen Fenstern und Fenstertüren in der Euronut 7/8 x 4 mm des Passivflügels. wobei im gegenüberliegenden Aktivflügel ein DK-Getriebe mit konstantem oder variablem Griffsitz eingebaut ist. Werden Falzhebelgetriebeverlängerungen benötigt: muss der erstöffnende Flügel mit einer entsprechenden Getriebeverlängerung kombiniert werden. Für dieses EURO-Falzhebelgetriebe muss der Stangenausschluss (6-25158-00-0-1) verwendet werden. Die erforderlichen Stulp-Schließplatte/n (9-32275-00-0-1). entsprechend dem DK/DF-Getriebe mit konstantem Griffsitz. direkt auf dem Stulp verschrauben. Die erforderlichen Stulp-Schließplatte/n (9-34130-00-0-1). entsprechend dem DK/DF-Getriebe mit variablem Griffsitz. seitlich am Stulp verschrauben. FFH 2351 - 2800 mm: nur mit Verlängerung 500 mm (6-26152-00-0-1) und einer Halteplatte (9-36996-00-0-1) zur Stabilisierung der Stulpstange im oberen Bereich.
02. Falzhebelsitz konstant (Grundsicherheit)516 mm
Getriebesitzkonstant
02. Flügelfalzhöhe (FFH) konstant (Grundsicherheit)von 2351 mm bis 2800 mm
VertriebstextGU
Verkaufsorganisation0020
Verschlusspunkt1 Stangenausschluss FHG
Einsatzzweit öffnender Flügel
BeschlagnutEuronut 7 / 8 x 4
Gesamtbreite16 mm
Rahmennut / FälzungEuronut 7 / 8 x 4
StulpendeEckig
VerarbeitungshinweisWird das EURO-Falzhebelgetriebe weniger als 150 mm gekürzt: bitte Halteplatte 9-36996-00-0-1 seitlich am Stulp verschrauben (zwischen oberstem Stulpschraubloch und Koppelungspunkt zum Stangenausschluss).
EinsatzsystemUNI-JET
Geeignet für Sicherheitsstufe--
01. Flügelfalzhöhe (FFH) konstant (Grundsicherheit)von 2101 mm bis 2350 mm
VerriegelungsartStangenausschluss unten
Stulplänge2.190 mm
Griffsitzkonstant
GewichtseinheitKG
Sicherheitsklasse bis RC 2--
Einsatzbereich_spezifiziertStulpflügel
LieferklasseA
KonditionsmengeneinheitST
Stulpabmessung (in mm)16 x 2
