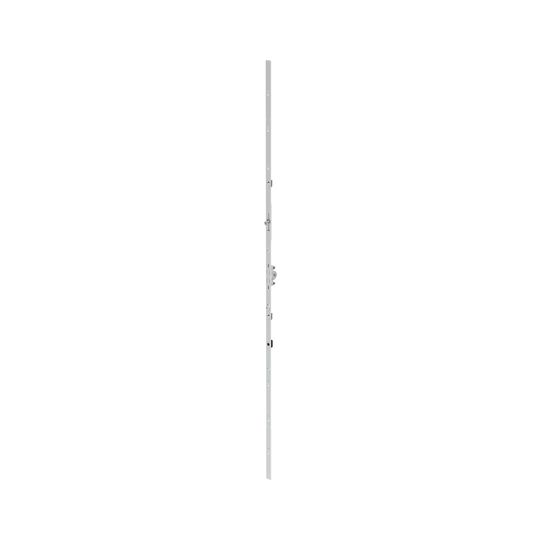

Getriebe 15 variabel FFH 951 - 1450 mm
Artikel-Nr.: 03154266
Getriebe 15 variabel UNI-JET
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
Getriebe 15 variabel UNI-JET
EAN4015596875983
MarkeGU
Hersteller-Nr.G-22083-00-0-1
Nuss Innenvierkant7 mm
GewichtseinheitKG
Gesamtlaenge1.130 mm
Dornmaß15 mm
ProfilwerkstoffAluminium
Oberflaeche1R
StulpartFlachstulp
Gesamthoehe_-tiefe36.5 mm
Oberflaeche_BeschreibungferGUard*silber
Verriegelungsart1 Pilzkopftauchzapfen
EinsatzbereichFenstertechnik
Produktlevel520
ProdukthierarchieD0I
21. Flügelfalzhöhe (FFH) (bis RC 2)von 951 mm bis 1450 mm
Geeignet für SicherheitsstufeRC 1N
Profilsystem16 mm Beschlagnut
ZusatzinformationDer Flügelfix kann bei diesem Getriebe eingesetzt werden. Grundsicherheit: FFH 951 - 1450 mm. Griffsitz (variabel) = 475 - 725 mm. Bis RC 2: FFH 951 - 1450 mm. Griffsitz (variabel) = 475 - 725 mm. Die Kompatibilität und Anwendungsbereiche der DK-Getriebe (15 mm Dornmaß). auch zu den verschiedenen Falzhebelgetrieben. sind folgenden Zeichnungen zu entnehmen: Grundsicherheit: WZ Nr. 0-44348 für Holz-. Kunststoff- und Aluminiumfenster. Bis RC 2: WZ Nr. 0-44971 für Holz-. Kunststoff- und Aluminiumfenster.
Bruttogewicht0.535
01. Flügelfalzhöhe (FFH) (Grundsicherheit)von 951 mm bis 1450 mm
VertriebstextGU. Drehkipp. Fenstertechnik. Dornmaß: 15 mm
Drehbereich Griff180°
Verkaufsorganisation0020
Einsatzerst öffnender Flügel
21. Griffsitz variabel (bis RC 2)von 475 mm bis 725 mm
Beschlagnut16 mm
Gesamtbreite16 mm
StulpendeEckig
VerarbeitungshinweisWird das Bauteil weniger als 150 mm gekürzt oder die Markierung (Kerben) auf dem Stulp ist noch sichtbar: bitte Stangenführung 8-00805 auf die Zugstange (mindestens 65 mm vor Stulpende) einschieben.
EinsatzsystemUNI-JET
Flügelanzahleinflügelig
Hinterdornmaß12.4 mm
Stulplänge1.130 mm
Griffsitzvariabel
Einsatzbereich_spezifiziertKippdreh
LieferklasseA
KonditionsmengeneinheitST
Stulpabmessung (in mm)16 x 2.25
Flügelfalzhöhe951 - 1450 mm
01. Griffsitz variabel (Grundsicherheit)von 475 mm bis 725 mm
