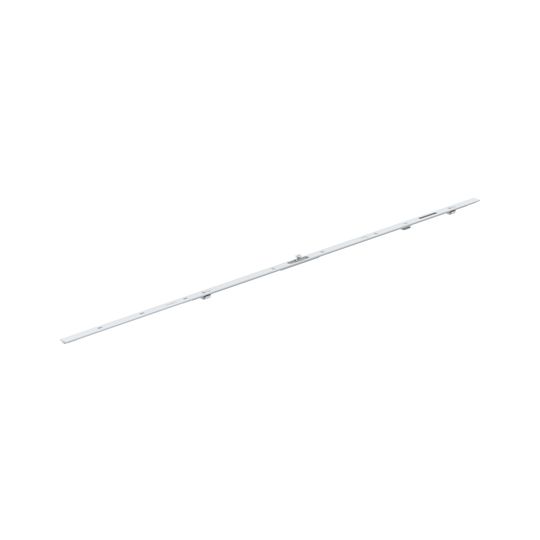

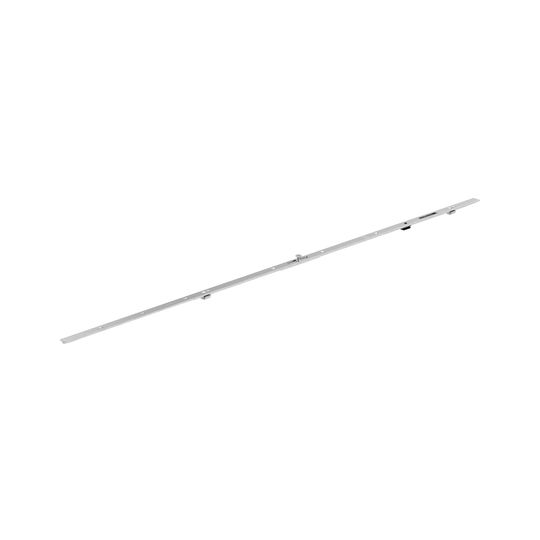

Mittelstück PSK GU90 oZ FFH/FFB1101-1350
Artikel-Nr.: GU0900610
Mittelstück PSK GU 90 oZ
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
Mittelstück PSK GU 90 oZ
EAN4015596903112
MarkeGU
Hersteller-Nr.6-32494-50-0-1
Gesamtlaenge1.030 mm
Flügelfalzbreite (FFB)[1.101. 1.350] mm
ProfilwerkstoffAluminium
StulpartFlachstulp
Oberflaeche_BeschreibungferGUard*silber
EinsatzbereichFenstertechnik
Produktlevel1000
ProdukthierarchieBF0
Profilsystem16 mm Beschlagnut
Verkaufsorganisation0020
Gesamtbreite16 mm
StulpendeEckig
Verarbeitungshinweisbis RC 2: Verriegelungsabstand maximal 710 mm.
Beschlagnut16 mm
Stulplänge1.030 mm
GewichtseinheitKG
Verwendungauch für Rundbogen- und Korbbogenfenster auch für Falzhebelgetriebe-Beschlag auch für Oberlichtöffner aufliegend VENTUS F 200
Bruttogewicht0.45
Einsatzbereich_spezifiziertParallelschiebekipp
LieferklasseA
Oberflaeche1R
Zusatzinformationsenkrecht und waagerecht einsetzbar. Stulpflügel: gegenläufiger Beschlag. welcher bandseitig ca. 75 mm offen bleibt. Parallelschiebekipp-Beschlag ohne Zwangssteuerung (o.Z.): ab einer Flügelfalzbreite (FFB) von 720 mm empfehlen wir einen Beschlag mit Zwangssteuerung (m.Z.) [1] zum Erreichen der Sicherheitsklasse RC 3. werden weitere Bauteile (z.B. 6-35926) für die jeweiligen Flügelfalzhöhen (FFH) benötigt. [2] beinhaltet bei Rundbogenfenstern (bandseitig. senkrecht): koppelbare Bauteile wie z.B. Eckumlenkung oder Eckwinkelfalzband. Mittelstück und DK-Schere. [3] mit Einbohrband für Kunststoff- und Holzprofile. [4] mit Falzeckband für Kunststoffprofile. [5] mit Falzeckband für Holzprofile. [6] für Aluminiumprofile. [7] GU-90 o.Z.. GU-966/150 o.Z. und GU-966/200 o.Z. [8] waagerecht unten: GU-966/150 o.Z. [9] waagerecht anwendbar: mit Oberlichtöffner VENTUS F 200 oder mit Getriebe (senkrecht).
KonditionsmengeneinheitST
Gesamthoehe_-tiefe21 mm
Stulpabmessung (in mm)16 x 2.25
Verriegelungsart1 Pilzkopftauchzapfen
Mechanisch kuppelbarVerzahnung beidseitig
Geeignet für SicherheitsstufeRC2N
31. Flügelfalzbreite (FFB) UNI-JETvon 1481 mm bis 1600 mm [1] [3]
Flügelfalzhöhe (FFH)von 1101 mm bis 1350 mm
EinsatzsystemGU-966/200 o.Z.
