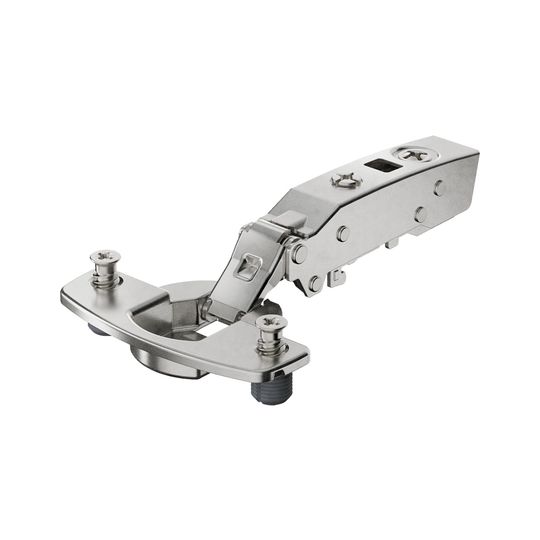

Möbel-Topfscharnier,110°,Kröpf.0mm Sensys 8646,9094366,vorlieg.,vernickelt
Artikel-Nr.: H9094366
Automatikscharnier mit Aufklipstechnik ohne integrierte Dämpfung, Für Türdicke 10 – 19 mm, Topfdurchmesser 35 mm, Topftiefe 7,8 mm, Integrierte Auflagenverstellung + 2 mm / - 2 mm, Integrierte Tief...
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
• Automatikscharnier mit Aufklipstechnik ohne integrierte Dämpfung
• Für Türdicke 10 – 19 mm
• Topfdurchmesser 35 mm
• Topftiefe 7,8 mm
• Integrierte Auflagenverstellung + 2 mm / - 2 mm
• Integrierte Tiefenverstellung + 3 mm / - 2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
• Hinweis:Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.
• Für Türdicke 10 – 19 mm
• Topfdurchmesser 35 mm
• Topftiefe 7,8 mm
• Integrierte Auflagenverstellung + 2 mm / - 2 mm
• Integrierte Tiefenverstellung + 3 mm / - 2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
• Hinweis:Die Befestigung des Scharniers in der Tür ist material- und qualitätsabhängig zu wählen und mittels geeignetem Test abzusichern.
Farbesilber
EAN4023149956522
MarkeHettich
Hersteller-Nr.9094366
AnschlagEckanschlag
BefestigungsartWerkzeuglos
Mindestbohrtiefe7.9 mm
Öffnungswinkel110 °
Basis (Topfüberstand)12.5 mm
Werkstoff ScharniertopfStahl
Oberflächevernickelt
Tiefenverstellung min.3 mm
Werkstoff ScharnierarmStahl
Tiefe Topfbohrung7.8 mm
Durchmesser Topfbohrung35 mm
Befestigungsabstand Scharnier52 mm
Schließsystemmit Schließautomatik
Türstärke min.10 mm
Auflagenverstellung min.-2 mm
Tiefe Befestigungsbohrung8 mm
EinsatzbereichMöbel
TopfbezeichnungTH 58
Anschlagartfür vorliegende Türen
Auflagenverstellung max.2 mm
Türeinstellung3-dimensional
Kröpfung0 mm
Türstärke max.16 mm
Durchmesser Befestigungsbohrung10 mm
Dämpfungohne Dämpfung
BasisTopfscharnier
Tiefenverstellung max.-2 mm
TechnikAufklipstechnik
Montagemit vormontierten Spreizmuffen
