Möbel-Topfscharnier,95°,Kröpf.6mm Intermat 9936,77699,vorlieg.,vernickelt
Artikel-Nr.: H077699
Automatikscharnier mit Aufklipstechnik, Qualitätseinstufung nach EN 15570, Level 2, Für Korpuswinkel 45°, Für Türdicke 14 - 32 mm, Topfdurchmesser 35 mm, Topftiefe 11,1 mm (Fix 11,6 mm), Integriert...
Verfügbarkeit wird geprüft
Abholung wird geprüft
){kind=spacer}
• Automatikscharnier mit Aufklipstechnik
• Qualitätseinstufung nach EN 15570, Level 2

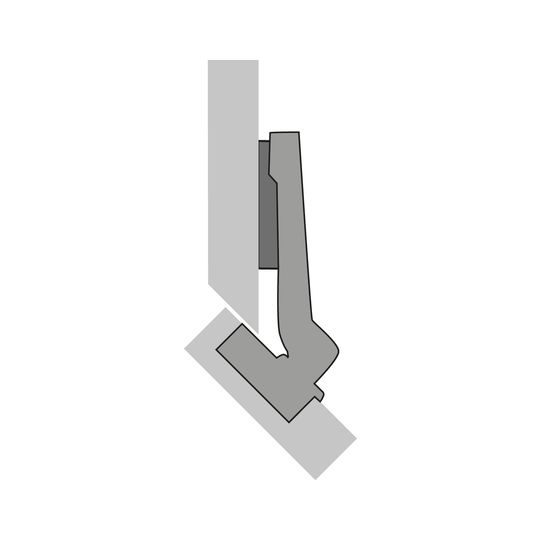

• Für Korpuswinkel 45°
• Für Türdicke 14 - 32 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,1 mm (Fix 11,6 mm)
• Integrierte Auflagenverstellung + 2 mm / - 2 mm
• Integrierte Tiefenverstellung + 2 mm / - 2 mm
• Höhenverstellung über Montageplatte
• Material Scharnierarm Zinkdruckguss vernickelt
• Material Scharniertopf Stahl vernickelt
• Basis 6 mm
• Qualitätseinstufung nach EN 15570, Level 2
• Für Korpuswinkel 45°
• Für Türdicke 14 - 32 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,1 mm (Fix 11,6 mm)
• Integrierte Auflagenverstellung + 2 mm / - 2 mm
• Integrierte Tiefenverstellung + 2 mm / - 2 mm
• Höhenverstellung über Montageplatte
• Material Scharnierarm Zinkdruckguss vernickelt
• Material Scharniertopf Stahl vernickelt
• Basis 6 mm
Farbesilber
EAN4023149029110
MarkeHettich
Hersteller-Nr.77699
AnschlagEckanschlag
BefestigungsartAnschrauben
BasisTopfscharnier
Werkstoff ScharniertopfStahl
Winkelanschlag45 °
Basis (Topfüberstand)6 mm
Auflagenverstellung max.-2.5 mm
Tiefenverstellung min.4 mm
Oberflächevernickelt
Durchmesser Topfbohrung35 mm
Türeinstellung3-dimensional
Tiefe Topfbohrung11.1 mm
Werkstoff ScharnierarmZinkdruckguss
Mindestbohrtiefe11.2 mm
Tiefenverstellung max.4 mm
Anwendungfür Profiltüren
Montagezum Anschrauben
Anschlagartfür vorliegende Türen
QualitätseinstufungEN 15570. Level 2
Türstärke max.32 mm
Kröpfung6 mm
Auflagenverstellung min.2 mm
Schließsystemmit Schließautomatik
TopfbezeichnungTH 42
Türstärke min.14 mm
EinsatzbereichMöbel
TechnikAufklipstechnik
Öffnungswinkel95 °
